LANTIME M600/GPS/PTPv2:
Reloj Patrón

LANTIME M600/GPS/PTPv2: Reloj Patrón Grandmaster PTPv2/IEEE 1588-2008 y Servidor de Tiempo NTP con radio reloj GPS incorporado

El servidor de tiempo LANTIME de Meinberg M600/GPS/PTPv2 sincroniza todos los clientes compatibles con PTPv2 / IEEE 1588-2008 y sistemas compatibles con NTP o SNTP y utiliza un radio reloj GPS Meinberg incorporado como su fuente de tiempo de referencia. Con un oscilador altamente preciso y estable capaz de superar interrupciones o pérdidas temporales de recepción. El modelo estándar M600 ya ofrece una amplia gama de interfaces y puede personalizarse para satisfacer las necesidades específicas de su aplicación.

Una pantalla VF de gran tamaño muestra el estado del receptor de GPS interno y el subsistema NTP. Tres LEDs (verdes/rojas) indican el estado de los tres componentes principales: Tiempo de Referencia (GPS), Servicio de Sincronización de Tiempo (NTP) y Red (estado de Enlace). Una cuarta LED está marcada como ALARMA y puede configurarse para señalar cualquier evento cubierto por las rutinas de notificación.

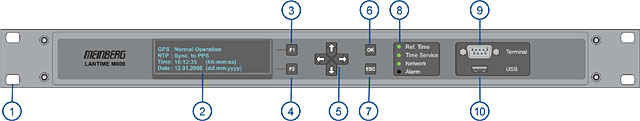

Vista Frontal del LANTIME M600 GPS
Vista Frontal del LANTIME M600 GPS/PTPv2
  1. Orificios de montaje para armario de 19 pulgadas
  2. Pantalla VF luminiscente 4 x 32 caracteres
  3. Tecla F1: muestra la ayuda e información adicional
  4. Tecla F2: descripción de los parámetros de la red
  5. 4 teclas de flecha: selección del siguiente menú y cambio de parámetros tecla OK: guardar cambios o entrar en el submenú
  6. Tecla OK: guardar cambios o entrar en el submenú
  7. Tecla ESC: cancelar menú y subir un nivel
  8. LED de Estado de Tiempo de Referencia: verde: sincronizado - rojo: error
    LED de Estado de Servicio de Tiempo NTP: verde: sincronizado - rojo: error
    LED de Estado de conexión de Red: verde: conexión - rojo: error
    LED de Estado de Alarma: rojo: error
  9. Conector terminal, interfaz serial , Vt100, 38400Baud,8N1, Nullmodem a PC
  10. Conector USB para dispositivo USB

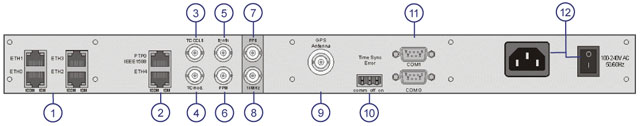

Vista Trasera del LANTIME M600/GPS/PTPv2
Vista Trasera del LANTIME M600/GPS/PTPv2
  1. 4 Conectores de Red- ETH0, ETH1, ETH2, ETH3, 10/100 Mbit RJ45
  2. 1 Conector de red- ETH4 y 1 conector de red PTP0/IEEE1588 - RJ45 10/100 Mbit
  3. Código de tiempo – salida demodulada
  4. Código de tiempo – salida modulada
  5. Salida de sintetizador de frecuencia
  6. Salida de Pulsos Por Minuto
  7. Salida de Pulsos Por Segundo
  8. Salida de 10MHz
  9. Antena GPS BNC
  10. Salida de Relés de Error de Sinc. de Tiempo GPS
  11. Salida RS232 interfaz serie código de tiempo
  12. Suministro eléctrico, 85 ... 264 V AC, 47... 63 Hz, 1 A/230 V , 2 A/115 V

Gracias a su arquitectura de sistema modular es posible equipar un servidor de tiempo LANTIME con varias fuentes de tiempo de referencia diferentes. Existen distintas salidas adicionales de pulsos, cadena en serie y frecuencia opcionales; al combinar dos fuentes de tiempo y fuentes de alimentación redundantes (incluso diferentes), los sistemas de alta disponibilidad no suponen problema.

El LANTIME M600/GPS/PTPv2 está equipado con un oscilador de alta precisión "OCXO HQ" (ver las opciones del oscilador para más información) de serie. El oscilador determina las características de holdover (p. ej. cuando hay interferencias o perturbaciones en la señal del GPS). Dispone de la opción de oscilador "OCXO DHQ" para satisfacer necesidades más altas.
