LANTIME M600/MRS:
Servidor NTP con Multi Reference Source (MRS)
Características:
- Interfaz de configuración y estado a través de la red y utilidad de configuración gráfica a través de la consola. Protocolos de red soportados:
- IPv4, IPv6, NTP, SNTP, DAYTIME, DHCP, HTTP, HTTPS, FTP, SAMBA, SFTP, SSH, SCP, SYSLOG, SNMP, TIME, TELNET, W32TIME
- Sistema de Alerta-Notificación de cambio de estado mediante e-mail, WinMail, SNMP o pantalla externa conectada
- Pleno soporte SNMP v1,v2,v3 con demonio SNMP propio para estado y configuración y mensajes Trap SNMP
- Puerto USB para efectuar actualizaciones, bloqueo de panel frontal y configuración de backup/restore y archivos de registro
- Una pantalla de gran tamaño muestra el estado del receptor de GPS interno y el subsistema NTP.
- Antena conectada con cable coaxial RG58 de hasta 300m
- Cuatro interfaces independientes Ethernet RJ-45 de 10/100 MBit
- Acepta una gran variedad de referencias de sincronización: GPS, 1PPS, 10MHz, IRIG (DCLS y AM) y NTP
El LANTIME M600/MRS soporta una amplia variedad de otras fuentes de referencia de tiempo como 1PPS, 10MHz, códigos de tiempo de IRIG (tanto DCLS como AM) o servidores NTP primarios. Un oscilador altamente estable y preciso, capaz de superar interferencias o una pérdida temporal de recepción y que además puede utilizarse como base de tiempo independiente cuando se utiliza en modo de funcionamiento libre.
Como proveedor de tiempo NTP ultra estable, el LANTIME M600/MRS no sólo representa una fuente de sincronización altamente precisa para todos los dispositivos de la red que soportan el Protocolo de Tiempo en Red (NTP) o el Protocolo Simple de Tiempo en Red (SNTP), también ofrece distintas salidas de tiempo y frecuencia antiguas para mantener sincronizados los dispositivos que no están conectados en red.
Panel Frontal:
- pantalla VF gráfica, 256 x 64 píxeles
-
Teclas:
Tecla F1: muestra la ayuda e información adicional Tecla F2: descripción de los parámetros de la red 4 teclas de flecha: selección del siguiente menú y cambio de parámetros Tecla OK: guardar cambios o entrar en el submenú Tecla ESC: cancelar menú y subir un nivel -
LEDs:
3 LEDs bicolor: Tiempo ref. (p.ej. GPS)
Sincronización de Tiempo Estado de Servicio (NTP) y Enlace de Red
1 Led roja de alarma (configurable) - 1 interfaz USB (Rev. 1.1) en el panel frontal para instalar actualizaciones de firmware archivos de configuración de backup y restore, teclas de copia de seguridad, teclas de bloqueo/desbloqueo de panel frontal
- 1 interfaz RS232 en el panel frontal, conector macho de 9 pines para instalación configuración inicial

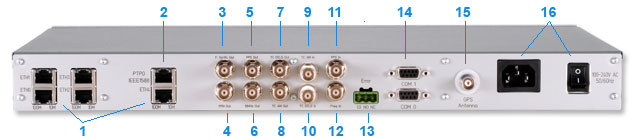

Panel Trasero:
- 4 interfaces LAN, conector RJ45, LEDs de estado de conexión, actividad, velocidad (10/100 MBit)
- 1 Sintetizador de frecuencia, desde 0.1 Hz hasta 10 Mhz, TTL 50 ohm, conector BNC hembra
- 1 Pulsos por Minuto (PPM), TTL 50 ohm, duración de pulsos 200 msec, active high, mediante conector BNC hembra
- 1 Entrada Pulsos por Segundo (PPS), TTL, duración de pulsos >= 5µs, active high, mediante conector BNC hembra
- 1 entrada TTL, 10 MHz, conector BNC hembra
- 1 Salida DC modulada por ancho de pulso IRIG-B (DCLS), TTL 50 ohm, active high, conector BNC hembra
- 1 salida sinoidal x IRIG-B modulada en amplitud (AM), voltaje pico a pico: 3 V en 50 ohm, conector BNC hembra
- 1 Entrada de Código de Tiempo AM (modulada) , conector BNC, aislada por transformador
- 1 Entrada de Código de Tiempo DCLS (demodulada) , conector BNC, aislada por optoacoplador
- 1 Pulsos por Segundo (PPM), TTL en 50 ohm, duración de pulsos 200 msec, active high, mediante conector BNC hembra
- 1 Frecuencia de referencia 10 MHzm, TTL en 10 MHz, conector BNC hembra
- 1 Salida de relé de alarma, contacto inversor, conector DFK de 3 pines
- 2 interfaces RS232 , conector D-Sub hembra de 9 pines
- 1 entrada de antena GPS Meinberg, conector BNC, aislada
- Unidad de alimentación (85-264V AC) – Consumo de energía: 25W
La tecnología MRS (Multi Reference Sources) Meinberg le permite utilizar una o más referencias de frecuencia y tiempo en el orden de prioridad establecido conforme a sus necesidades individuales. El algoritmo inteligente de cambio de referencia “Intelligent Reference Switching Algorithm“ (IRSA) desarrollado por los ingenieros de Meinberg asegura que se retrasa el cambio de una fuente de referencia altamente precisa (p. ej. GPS) a una menos precisa (como IRIG o NTP) mientras el oscilador ultra estable interno pueda mantener un nivel de precisión mejor que el de la fuente de referencia siguiente en la lista de prioridad.
Campos de aplicación de la tecnología MRS: Entornos de laboratorio: La tecnología MRS ofrece una solución flexible para cambiar la disponibilidad de distintas fuentes de sincronización y para sistemas operativos críticos. La posibilidad de utilizar múltiples referencias de sincronización le permite satisfacer las necesidades de redundancia de su solución de sincronización en red.
Control y medición de las fuentes de sincronización, p. ej. determinar y registrar la precisión de un generador IRIG o una fuente PPS.
El LANTIME M600/MRS está equipado con un oscilador de alta precisión "OCXO HQ" (ver las opciones del oscilador para más información) de serie. El oscilador determina las características de holdover (p. ej. cuando hay interferencias o perturbaciones en la señal del GPS). Dispone de la opción de oscilador "OCXO DHQ" para satisfacer necesidades más altas.
Importante: La antena GPS no está incluida en el envío estándar, debe solicitarla por separado si desea utilizar GPS como fuente de sincronización.
