GPS180PEX - reloj controlado por satélite
Características:
- Interfaz PCI Express
- 2 entradas de time trigger
- Pulsos por Segundo y Pulsos por Minuto
- Interrupciones periódicas
- Interfaz RS232
- Salida de Código de tiempo IRIG-B/AFNOR
- Plug-and-Play
- Antena conectada con cable coaxial RG58 de hasta 300m
- Controlador de software para todos los sistemas operativos conocidos
- Incluye antena GPS, 20m de cable estándar y manual/documentación en usb memory card
- NUEVO: Sintetizador de Frecuencia y Modo de Codigo de Tiempo
- NUEVO: Escala de tiempo configurable (UTC/local, hora GPS, TAI)

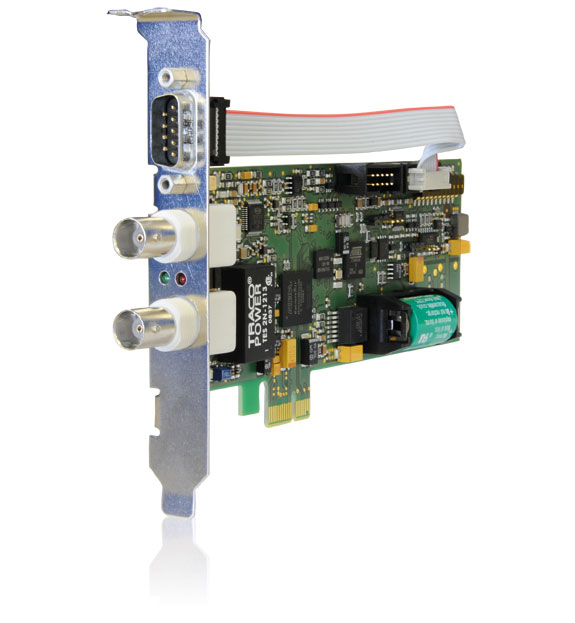

La tarjeta GPS180PEX ha sido diseñada como una tarjeta de perfil bajo para ordenadores con interfaz PCI Express. La cubierta trasera integra el conector de antena, un conector BNC para códigos de tiempo modulados, un conector macho de 9 pines SUB-D y dos LEDs de estado. Con el soporte de altura estándar se puede usar el conector SUB-D para E/S de señales como PPS y PPM por RS-232 y para actualizaciones de firmware.
La GPS180PEX se suministra también con un un soporte de perfil bajo. Se puede montar este soporte en lugar del soporte de altura estándar para montar la GPS180PEX en ordenadores compactos (p.ej. servidores de 1U)
El reloj controlado por satélite GPS180PEX se ha diseñado como una placa de tamaño estándar para ordenadores con Interfaz PCI Express. La transferencia de datos al ordenador se lleva a cabo mediante una única ruta PCI Express Lane (x1 placa). La cubierta de la ranura trasera comprende el conector de la antena, el código de tiempo modulado, dos LED de estado, y un conector macho SUB-D de 9 pines. El software de monitorización que se entrega con la placa puede utilizarse para comprobar el estado del reloj y configurar algunos parámetros operativos.
La unidad de antena/conversor se conecta al receptor mediante un cable coaxial de 50 Ω con una longitud de hasta 300m (cuando se utiliza cable RG58). Se suministra la energía a la unidad aislada de CC a través del cable de la antena. De forma opcional, dispone de un protector de sobrevoltaje y un distribuidor de antena. El distribuidor de antena puede utilizarse para utilizar hasta cuatro receptores de GPS Meinberg usando una sola unidad de antena/conversor.
El mensaje de navegación que se recibe de los satélites se decodifica mediante el microprocesador del reloj del satélite para rastrear el tiempo del sistema GPS con una precisión superior a 250nsec. La compensación del retraso de la emisión de la señal RF se realiza mediante la determinación automática de la posición del receptor en la tierra. Un valor de corrección calculado desde los mensajes de navegación de los satélites aumenta la precisión del oscilador maestro compensado por temperatura (TCXO) a ±5•10-9 y compensa automáticamente el retardo del TCXO.
Al iniciar se recupera el valor más reciente de la memoria permanente. De forma opcional, el reloj también cuenta con una base de tiempo de mayor precisión.
