Reloj PCI Express TCR180PEX

Características:

• Interfaz de bus local PCIe
• Plug-and-Play
• Interfaz RS-232
• Generación de códigos de tiempo (IRIG-A/B, IEEE 1344, IEEE C37.118 o AFNOR NF S87-500)
• Interrupciones periódicas
• Salidas de pulsos programables (TTL)
• Sintetizador de frecuencia DDS
• 2 entradas de time trigger
• Software de controlador para la mayoría de sistemas operativos

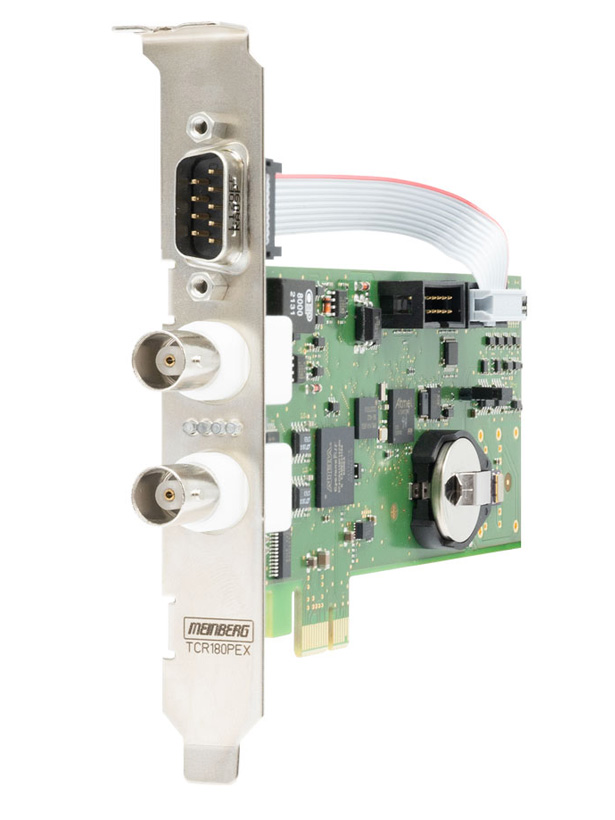

La placa TCR180PEX se ha diseñado como una placa de tamaño estándar para ordenadores con Interfaz PCI Express. La transferencia de datos al ordenador se lleva a cabo mediante una única ruta PCI Express Lane (x1 placa). La TCR180PEX decodifica y genera códigos de tiempo modulados (AM) y demodulados (Cambio de Nivel DC ) IRIG y AFNOR . Los códigos AM se transmiten modulando la amplitud de una onda sinoidal transportadora, los códigos demodulados variando el ancho de los pulsos.

El módulo TCR180PEX viene equipado de serie con un TCXO (Oscilador de cristal compensado por temperatura) como oscilador maestro para proporcionar una alta precisión en modo holdover de +/- 1 * 10E-8. Existe un OCXO (oscilador de cristal controlado por horno) opcional, si desea mayor precisión.

Receptor: El aumento de control automático en el circuito receptor para códigos demodulados permite decodificar señales IRIG o AFNOR con una amplitud de 600 mVpp a 8 Vpp. La etapa de entrada está eléctricamente aislada y tiene una impendancia de 50 Ohm ó 600 Ohm, que se puede seleccionar mediante un jumper. Se puede acceder a la entrada demodulada mediante un conector BNC en la abrazadera del TCR180PEX.

Los códigos de tiempo demodulados o ‘DC Level Shift’ (cambio de nivel de CC) deben conectarse al conector D-Sub-plug del módulo. El circuito receptor está aislado mediante un fotoacoplador incorporado con disponibilidad de operación mediante señales TTL o RS-422, por ejemplo. El TCR180PEX se entrega con los contactos del conector D-Sub-plug sin conectar al fotoacoplador. Hay que poner dos DIP-switches en la posición ‘ON’ para hecer esta conexión.

Generador: El generador del TCR180PEX puede producir códigos de tiempo en formato IRIG-B o AFNOR. Se producen como señales (TTL a 50 Ohm y RS-422) moduladas (3 Vpp/1 Vpp a 50 Ohm) y demoduladas (DC Level Shift). Un jumper en la placa permite la selección de códigos de tiempo active-high (activo en alto) o active-low (activo en bajo). Respecto al código de tiempo y su desviación del UTC, el receptor y el generador pueden configurarse por separado. Por tanto el TCR180PEX puede utilizarse para conversión de códigos. De forma opcional, puede entregarse el con entradas/salidas ópticas en lugar de las rutas de señal modulada.

La placa TCR180PEX cuenta con dos interfaces serie configurables (RS-232). Puede accederse al COM0 mediante el conector, el COM1 se encuentra en una barra de contacto de la placa. Pueden conectarse al D-Sub-plug dos salidas de pulsos programables ajustando los DIP-switches en la posición ‘ON’.

Una barra de contacto en la placa proporciona dos entradas TTL (CAP0 y CAP1) que pueden utilizarse para capturar eventos de tiempo asíncronos. Estas estampas de tiempo pueden leerse mediante el PCI-bus o la interfaz serie y ser evaluadas por el software de usuario.

El TCR180PEX proporciona un sintetizador que puede generar frecuencias de salida desde 1/8 Hz hasta 10 MHz con nivel TTL a 50 Ohm y como señal sinoidal.
