TCR511PEX:
Características:
- Interfaz PCI Express
- 3 LED de estado para indicar: detección de un código correcto, sincronización del tiempo interno y modo holdover
- Plug-and-Play
- Pulsos por segundo (nivel RS232/TTL) y por minuto (nivel TTL)
- Una interfaz serie RS232
- Recepción de formatos de código de tiempo IRIG A/B o AFNOR
- Zona horaria configurable
- Reloj de sistema
- Controlador de software para todos los sistemas operativos conocidos

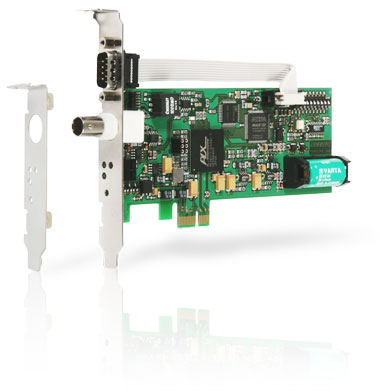

La placa TCR511PEX se ha diseñado como una placa "de perfil bajo" para ordenadores con Interfaz PCI Express. La transferencia de datos al ordenador se lleva a cabo mediante una única ruta PCI Express Lane (x1 placa).
El receptor IRIG está equipado con una abrazadera de tamaño estándar. Para su instalación en un ordenador "de perfil bajo", pude acoplarse una abrazadera adecuada, que se incluye en el envío. Las señales I/O que proporciona un conector D-Sub solamente están disponibles cuando se utiliza una abrazadera adicional (no incluida) en este caso.
La TCR511PEX recibe y decodifica códigos de tiempo modulados (AM) y demodulados (Cambio de Nivel DC ) IRIG y AFNOR . Los códigos AM se transmiten modulando la amplitud de una onda sinoidal transportadora, los códigos demodulados variando el ancho de los pulsos. El aumento de control automático en el circuito receptor para códigos demodulados permite decodificar señales IRIG con una amplitud de 600 mVpp a 8 Vpp.
La etapa de entrada está aislada eléctricamente y tiene una impendancia de 50 O, es accesible mediante el conector BNC en la abrazadera de la TCR511PEX.
Los códigos de tiempo demodulados deben conectarse al conector D-Sub-plug del módulo. Un fotoacoplador incorporado aísla el circuito receptor interno. La TCR511PEX se entrega con los contactos del conector D-Sub-plug sin conectar al fotoacoplador. Hay que poner dos DIP-switches en la posición ‘ON’ para hacer esta conexión. La placa TCR511PEX proporciona una interfaz serie configurable (RS-232), pulso por segundo (PPS) con nivel TTL o RS-232 y pulso por minuto (PPM) con nivel TTL . Al igual que el fotoacoplador, estas señales solamente se conectan al D-Sub-plug tras ajustar los DIP-switches en la posición ‘ON’.
El software del ordenador puede leer la información relativa a la fecha, hora y estado del receptor IRIG. El acceso a la placa tiene lugar leyendo de/escribiendo a los puertos I/O . Es posible, aunque no necesario, permitir que la placa genere interrupciones hardware periódicas en el bus del ordenador.
