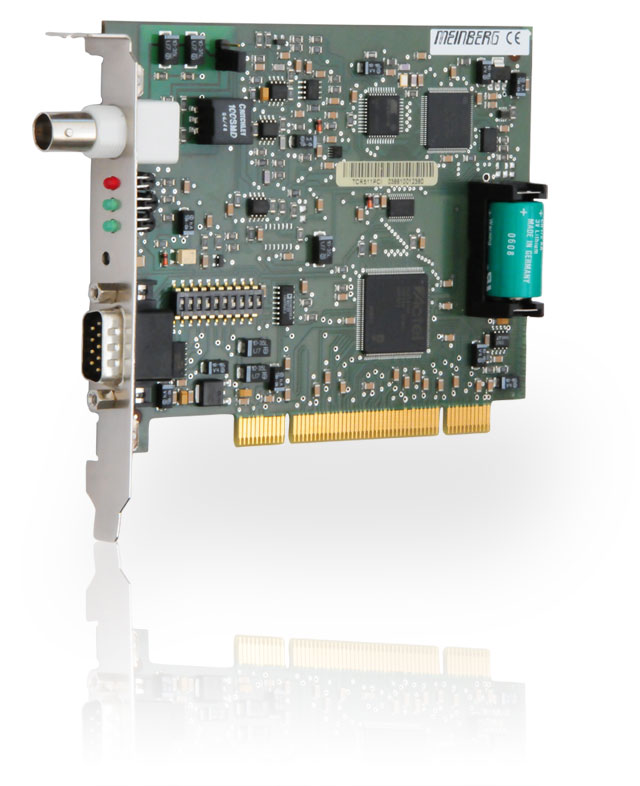

TCR511PCI - para sistemas informáticos con bus PCI
Características:
- Interfaz PCI LOCAL BUS, 3.3V ó 5V, 33MHz ó 66MHz, compatible con PCI -X
- 3 LED de estado
- Plug-and-Play
- Una interfaz serie RS232
- Recepción de formatos de código de tiempo IRIG A/B o AFNOR
- Zona horaria configurable
- Controlador de software para todos los sistemas operativos conocidos
La placa TCR511PCI se desarrolló para sistemas informáticos con bus PCI. Está diseñada como una placa universal y por tanto puede utilizarse en sistemas con ranuras PCI 3.3 V ó 5 V. El módulo soporta velocidades de reloj de 33 MHz y 66 MHz.

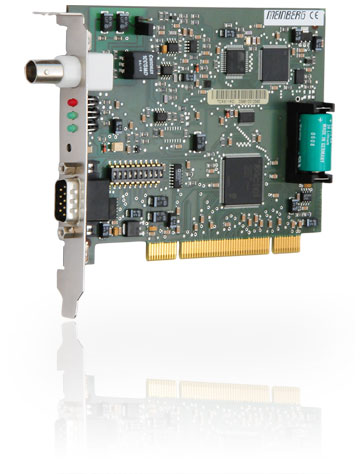

La TCR511PCI recibe y decodifica códigos de tiempo modulados (AM) y demodulados (Cambio de Nivel DC ) IRIG y AFNOR . Los códigos AM se transmiten modulando la amplitud de una onda sinoidal transportadora, los códigos demodulados variando el ancho de los pulsos.
El aumento de control automático en el circuito receptor para códigos demodulados permite decodificar señales IRIG con una amplitud de 600 mVpp a 8 Vpp. La etapa de entrada está aislada eléctricamente y tiene una impendancia de 50 O, es accesible mediante el conector BNC en la abrazadera de la TCR511PCI.
Los códigos de tiempo demodulados deben conectarse al conector D-Sub-plug del módulo. Un fotoacoplador incorporado aísla el circuito receptor interno. La TCR511PCI se entrega con los contactos del conector D-Sub-plug sin conectar al fotoacoplador.
Hay que poner dos DIP-switches en la posición ‘ON’ para hecer esta conexión. La placa TCR511PCI proporciona una interfaz serie configurable (RS-232), pulso por segundo (PPS) con nivel TTL o RS-232 y pulso por minuto (PPM) con nivel TTL . Al igual que el fotoacoplador, estas señales solamente se conectan al D-Sub-plug tras ajustar los DIP-switches en la posición "ON".
El software del ordenador puede leer la infomación relativa a la fecha, hora y estado del receptor IRIG. El acceso a la placa tiene lugar leyendo de/escribiendo a los puertos I/O . Es posible, aunque no necesario, permitir que la placa genere interrupciones hardware periódicas en el bus del ordenador.
El controlador de software que se suministra con la placa mantiene el tiempo del sistema del ordenador sincronizado
con el tiempo de la placa. Si el disquete que se entrega con la TCR511PCI no incluye un controlador para el sistema
operativo utilizado, puede descargarse de forma gratuita en:
Descargas de Software
También puede encontrar en este sitio los manuales para los controladores. Salidas de pulsos
El módulo TCR511PCI genera pulsos a cambio de segundo (PPS) y cambio de minuto (PPM). Puede accederse a la señal PPS con nivel TTL (0/+5V) o RS-232 (-3..12V/+3..12V) , a la señal PPM solamente con nivel TTL . Si es necesario, pueden ajustarse los DIP-switches para dirigir los pulsos al pin correspondiente del conector D-Sub en la abrazadera.
